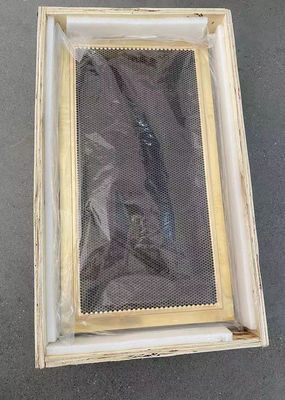

Emi Shielding Tinplate Honeycomb Waveguide évent des panneaux pour la cage de rf

Emi Shielding Honeycomb Waveguide Panels pour la cage de rf

Détail rapide :

1. Avec en laiton de nid d'abeilles/sans cadre

2. Filtre de nid d'abeilles d'acier inoxydable

Description :

Le conduit de nid d'abeilles est une pièce spéciale mais indispensable d'une salle d'armature de rf de MRI/et d'une armoire protégée.

En commun, nous le distinguons de son matériel, épaisseur, taille de trou de cellules, et taille externe, avec ou sans un cadre.
Nous avons les fers-blancs d'acier inoxydable, le laiton, et même les matériaux en aluminium

Caractéristiques du produit :

La fenêtre de ventilation de guide d'ondes de coupure se compose de matériel hexagonal d'âme en nid d'abeilles avec un cadre.

Sur les lieux d'assurer la ventilation efficace,

le principe de la résistance passe-haut et basse du guide d'ondes de coupure

est employé pour protéger effectivement les ondes électromagnétiques. D'une façon générale,

le principe de coupure du guide d'ondes de coupure est l le ≥ 5D

(L : longueur de guide d'ondes, D : diamètre maximum de section de guide d'ondes),

Par conséquent, l'efficacité de armature de la fenêtre de ventilation de guide d'ondes de coupure

dépend de la longueur du guide d'ondes (c.-à-d. l'épaisseur de l'âme en nid d'abeilles

et la taille de l'ouverture de l'âme en nid d'abeilles)

Application :

Le filtre de nid d'abeilles et le produit de guide d'ondes peuvent être pièce bien utilisée d'IRM rf, installation d'EMC EMI Room.

Spécifications de filtre de nid d'abeilles :
