Kit d'outils non magnétiques sûrs pour IRM fabriqué avec 90% de titane pour les ingénieurs ayant besoin d'outils non magnétiques

Les kits d'outils en titane non magnétique Jovvi sont spécialement conçus pour les environnements d'ingénierie, de maintenance et de construction IRM oùles outils ferromagnétiques sont strictement interdits. Chaque kit contient des outils fabriqués à partir de≥90 % de titane (Grade 5 / Ti‑6Al‑4V), avec les composants non ferromagnétiques restants (laiton, cuivre-béryllium ou acier inoxydable série 300). Aucun métal ferreux (fer, nickel, cobalt) n'est présent, garantissant une sécurité absolue au sein du champ magnétique de l'IRM (jusqu'à 7 Tesla).

Principales garanties de qualité :

• Susceptibilité magnétique < 5 × 10⁻⁶ (unités SI) – entièrement IRM conditionnelle/sûre
• Sans étincelles – sans danger pour une utilisation dans les environnements d'IRM riches en oxygène
• Résistance à la corrosion – insensible aux déversements de produits de nettoyage, de solution saline ou de produit de contraste
• Rapport résistance/poids élevé : les outils en titane pèsent environ 45 % des outils en acier équivalents

L’ingénierie IRM couvre quatre environnements distincts, chacun nécessitant des outils non magnétiques :

• Activités: Maintenance de routine, connexion/déconnexion de la bobine, réparation de la table patient, inspection du blindage RF.
• Risques des outils ferreux: Les clés ou les tournevis deviennent des projectiles, endommageant l'alésage du scanner ou blessant les patients/le personnel. Même les petites particules ferreuses peuvent provoquer des artefacts d’image.
• Applications Jovvi: Clés hexagonales pour panneaux de couverture magnétiques, clés dynamométriques pour fixations de bobines dégradées, lampes de poche non magnétiques.

• Activités: Installation d'un treillis en cuivre de blindage RF, assemblage des rails de la table du patient, montage des plaques murales.
• Risque: Les outils en acier conventionnels laissés à l'intérieur d'une enceinte blindée provoquent des artefacts d'image pendant des années.
• Applications Jovvi: Marteaux en titane (pour fixations de boucliers), niveaux non magnétiques, forets en titane (pour pré-perçage dans les ancrages non ferreux).

• Activités: Accès aux ports du cryostat, vérification des capteurs de niveau d'hélium, maintenance des conduites de ventilation.
• Risque: Toute particule ferromagnétique pénétrant dans le cryostat peut provoquer une trempe (perte de supraconductivité) – un événement de 50 000 à 200 000 $.
• Applications Jovvi: jeux de douilles 90 % titane, outils de ramassage amagnétiques (pour récupérer les objets tombés), pinces en titane.

• Activités: Réparation de bobines RF, test d'appareils de surveillance de patients, calibrage d'équipements compatibles IRM.
• Risque: Les outils utilisés en atelier peuvent accidentellement être amenés en zone IV avec une contamination ferromagnétique résiduelle.
• Solution Jovvi: Kits complets en titane qui ne sont jamais magnétisés, éliminant ainsi le risque de contamination croisée.

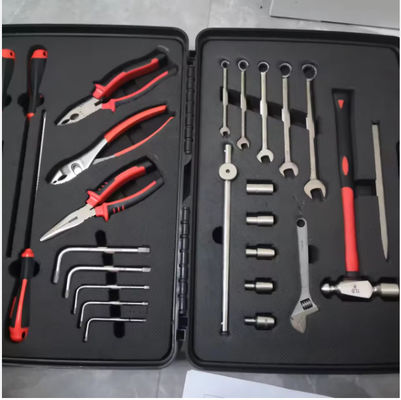

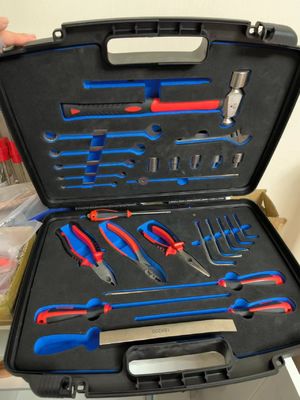

Jovvi propose trois configurations de kits standard, ainsi qu'un assemblage personnalisé.

Ajoute à ProKit-1 :

• Jeu de douilles(8 pièces, 6-19 mm) – 100 % Ti
• Poignée à cliquet(entraînement 1/4″) – corps en titane, engrenages en laiton
• Clé dynamométrique(réglable de 1 à 10 N·m) – 90 % Ti, ressort en cuivre-béryllium
• Pinces (à bec effilé et coupe diagonale)– Mâchoires 90% Ti, pivot bronze
• Marteau amagnétique(tête 200 g) – tête 100% Ti, manche en fibre de verre
• Carte indicatrice de champ magnétique– pas un outil, mais inclus pour vérifier la contamination ferreuse

Ajoute à ProKit-2 :

• Jeu de douilles profondes(pour les écrous du port du cryostat)
• Pied de biche en titane(300 mm) – pour séparer les panneaux de blindage RF
• Miroir d'inspection amagnétique(tige en titane, miroir acrylique)
• Couteau à mastic en titane– pour enlever l'ancienne pâte conductrice
• Jeu de clés en cuivre au béryllium(pour le service d'oxygène où le grippage du titane sur titane est un problème)

Chaque outil est gravé au laser avec«Ti≥90%»et un numéro de série. Jovvi fournit uncertificat matérielpour chaque kit, listant :

• Nuance exacte d'alliage de titane (généralement Ti‑6Al‑4V ELI pour des interstitiels très faibles)
• Résultat du test de susceptibilité magnétique (< 5 × 10⁻⁶)
• Poids individuel de l'outil (pour déclaration en douane – le titane est un matériau d'exportation contrôlé dans certains pays)

Jovvi opère sousISO 13485:2016(outillage pour dispositifs médicaux) et suitASTM F3042(spécification standard pour les outils non magnétiques utilisés dans les environnements IRM).

1. Approvisionnement en matières premières– Barre certifiée Ti‑6Al‑4V. Chaque lot est accompagné d'un rapport d'essai en usine (MTR) confirmant l'absence d'inclusion ferreuse > 0,01 % en poids.
2. Usinage CNC– Les outils sont usinés et non forgés pour maintenir une teneur uniforme en titane. Les outils de coupe sont en carbure (non contaminants).
3. Assemblage non ferreux– Les mécanismes à ressort utilisent du cuivre-béryllium (Cu‑Be). Les axes de pivotement utilisent du bronze ou du titane. Pas de nickelage.
4. Tests 100 % ferromagnétiques– Chaque outil passe par unAlésage IRM 3 Teslaavec un test d'artefact ferromagnétique. Tout outil provoquant une distorsion de champ mesurable (>1 ppm à 10 cm) est rejeté.
5. Nettoyage final– Nettoyage par ultrasons avec un détergent non ionique, suivi d'un rinçage à l'eau déminéralisée. Aucun résidu ferromagnétique autorisé.

• Mallette de rangement: Plastique ABS antistatique, doublé de mousse et non magnétique (pas de charnières ni de loquets en acier – utilise des fermoirs en laiton ou en plastique).
• Étiquetage: Étiquettes rouges « NON‑MAGNETIC – MRI SAFE » sur le boîtier et sur chaque outil.
• Documents inclus:
  • Certificat de conformité (ISO 13485)
  • Rapport de test de susceptibilité magnétique (par type d'outil)
  • Instructions d'utilisation (nettoyage, inspection, intervalles de remplacement)

• Garantie matériel: 5 ans contre les défauts de l'alliage de titane (fissuration, usure excessive).
• Garantie de sécurité magnétique: Garantie à vie que les outils resteront amagnétiques dans des conditions normales d'utilisation (hors exposition intentionnelle à des champs > 10 T).
• Service de recertification: Jovvi propose des tests ferromagnétiques annuels pour 50 $/kit (hors frais d'expédition).

Jovvi choisit≥90% titaneparce que:

• Susceptibilité magnétique inférieure à celle de l'acier inoxydable 316 (100 fois moins sujet aux artefacts)
• Résistance supérieure à celle du laiton (critique pour les outils dynamométriques et les leviers)
• Léger : réduit la fatigue de l'utilisateur pendant les longues sessions de service d'IRM (généralement 2 à 4 heures dans la zone IV)
