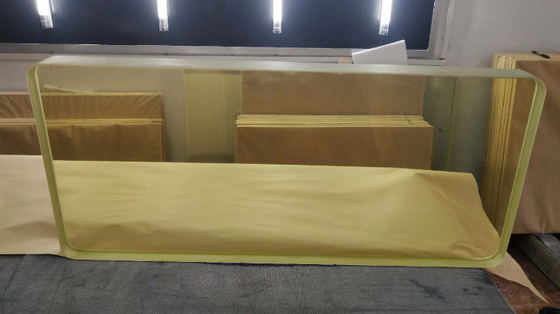

Lentilles de protection contre les rayons X de haute résistance aux chocs

Plongée technique en profondeur: 511 keV physique du blindage (focus PET-CT)

1. Qualité Pourquoi 511 keV est différent

Les photons d'annihilation de 511 keV provenant du PET (18F-FDG) ont une physique d'interaction fondamentalement différente de celle des rayons X diagnostiques.

Les conséquences: Un panneau en verre plomb Pb de 2,5 mm qui arrête 99,9% des rayons X de 120 kVp arrête seulement ~ 35% des photons de 511 keV.

La qualité Jovvi pour le PET-CT signifie:

• Taux élevé d'oxyde de plomb(68­72 p.c. ∼ maximum possible) pour augmenter la densité et la section transversale de Compton

• Interférence minimale des bulles- toute bulle > 0,3 mm réduit la densité effective localement

• Plateur < 0,5 mm sur 1 mLes fenêtres en composites nécessitent une stratification précise

2. Scénarios d'application  Ingénierie des fenêtres composites

Jovvi propose trois stratégies de blindage pour les cabines de contrôle PET-CT:

Option A: verre monolithique en plomb épais

• 5Équivalent Pb de 0,5 mm (physique 28 mm)

• Poids: 110 à 130 kg/m2

• Transmission à 511 keV: ~ 50% (5 mm Pb) à ~ 40% (5,5 mm Pb)

• Utiliser lorsque: Le budget le permet, capacité de chargement au sol > 200 kg/m2, personnel à plus de 3 m du verre

Option B: fenêtre composite Jovvi (recommandée)

• Construction: verre plomb Pb de 2,5 mm + acrylique plomb de 10 mm + verre plomb Pb de 2,5 mm

• Équivalent Pb total: ~8 mm à 511 keV (en raison de la faible Z efficace de l'acrylique, l'atténuation réelle est ~7 mm équivalent Pb)

• Transmission à 511 keV: ~ 15%

• Poids: ~ 70 kg/m2 (40% plus léger que le monolithique de 5,5 mm)

• Utiliser lorsque: équilibre optimal entre sécurité, poids et coût

Option C: verre au plomb + blindage supplémentaire des murs

• Seul le verre: 3,0 mm Pb (physique 18 mm)

• Plaque de plomb supplémentaire de 2 mm sur les murs autour de la fenêtre

• Personnel placé à plus de 4 m du verre

• Utiliser lorsque: Mise à niveau lorsque le cadre ne peut supporter un composite lourd ou un monolithe épais

Comparaison de l'atténuationPour les véhicules à moteur à commande numérique:

Les produits composites3 fois plus de protectionde 5 mm monolithique à 2/3 du poids et coût similaire.

3- Assurance de la production - Fabrication de fenêtres composites

Les fenêtres composites nécessitenttrois contrôles de qualité distincts:

1. Panneaux de verre au plomb(avant et arrière) chaque testé individuellement pour 140 et 511 keV

2. Couche intermédiaire acrylique au plomb- testé pour l'atténuation (généralement 2,5 à 3,0 mm d'équivalent Pb à 140 keV; ~ 1,5 mm d'équivalent Pb à 511 keV)

3. Intégrité de la stratification∆ collage optique avec un adhésif UV-stable, testé pour:

   • Aucune délamination sous cycle thermique (-10°C à +40°C, 10 cycles)

   • Aucune augmentation du brouillard après 500 heures d'exposition aux rayons gamma
