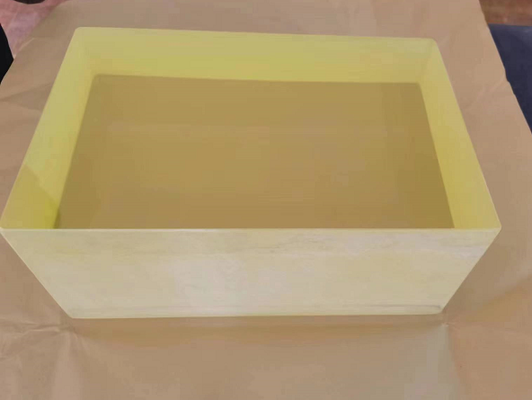

Verres de protection contre les rayonnements à haute résistance aux chocs série ZF2-7 Verres de protection pour l'imagerie aux rayons X médical et industriel

Le verre plomb Jovvi est fabriqué avec les exigences d'installation sur le terrain intégrées.

Chaque panneau est soulagé de contraintes parrecuit contrôlé(taux de refroidissement < 5°C/heure de 450°C à 100°C). La contrainte résiduelle mesurée au polariscope est < 20 nm/cm

Différentes salles de médecine nucléaire et de radiologie nécessitent différentes méthodes de montage.

• Encadrement: Poteaux en acier avec feuille de plomb de 1,6 mm laminée à la soudure
• Ouverture grossière de la fenêtre: +15 mm de plus large et de plus haut que le panneau de verre
• Montage: joints en néoprène (Shore A 40 ¢ 50) sur les quatre bords, compression par garniture en aluminium
• Sélection: ruban adhésif au plomb (2 mm d'épaisseur, 50 mm de largeur) sur les espaces creux du périmètre

• Encadrement: Panneaux préfabriqués recouverts de plomb (2­3 mm Pb) avec entrée de fenêtre découpée en usine
• Montage: le verre est fixé dans un creux avec un joint en caoutchouc de silicone; les boulons du châssis de serrage sont fixés à2.5 N·m(M6 fixations) ̇ ne dépassent pas 3,0 N·m
• Sélection: Epoxy chargé de plomb injecté dans les joints d'angle

• Le défi: Les cadres existants peuvent ne pas supporter de verre au plomb lourd (70~110 kg/m2)
• Solution de Jovvi: fournirsous-corps en acierqui transfère le poids à la dalle de sol, pas à la vieille maçonnerie
• Piqûre minimale des bords: Le verre doit être supporté par un cadre d'au moins 15 mm de chaque côté

• Montage: Petit panneau (généralement de 300 × 400 mm) placé dans un mur en briques de plomb ou une capuche laminée
• Méthode: intégrés directement dans le mortier en briques de plomb ou serrés avec une bride en acier inoxydable
• Aucun cadre requissi l'épaisseur de la paroi est supérieure à 50 mm en briques de plomb

Jovvi fournit les documents suivants avant l'expédition du verre pour assurer une installation réussie:

• Dessin de magasinindiquant les dimensions exactes, les emplacements des trous (le cas échéant) et la flèche d'orientation
• Profil de cadre recommandé(Dessin CAO du cadre de retenue en aluminium ou en acier)
• Fiche de spécifications des joints(duromètre, compatibilité du matériau, épaisseur)
• Instructions de levage et de manutention(aspirateurs nécessaires pour les panneaux de plus de 30 kg; ascenseur pour deux personnes pour plus de 50 kg)
• Liste de vérification de la préparation du site(voir rubrique 4)

Avertissement critique: Ne pas utiliserproduit d'étanchéité au silicone seulComme support structurel il ne fournit pas de résistance à la compression et le verre se déplace avec le temps, brisant les joints.

• Nettoyeurs admissibles: 70% d'alcool isopropylique, 10% de solution de savon doux, lingettes à base d'ammonium quaternaire (par exemple, CaviWipes)
• Ce n'est pas acceptable.: poudres abrasives, acide fluorhydrique, nettoyants de verre à base d'ammoniac (ils attaquent la surface de l'oxyde de plomb)
• Méthode: pulvériser sur un tissu en microfibre doux, pas directement sur le verre (empêche les infiltrations dans le cadre)

1. Vérification visuellepour les nouvelles bulles, les copeaux de bord ou la décoloration (comparer à la carte de référence de couleur fournie avec du verre)
2. Vérification du couple Resserrer les boulons de serrage à 2,5 N·m (si le châssis est équipé de serrures mécaniques)
3. Inspection du ruban plomb¥ remplacer tout ruban adhésif décollé ou fissuré
4. Enquête sur les radiationsau périmètre du verre devrait être inchangé par rapport à la valeur de référence après installation

• Jovvi proposela recertification sur placevisite (facultative):
  • Mesurer l'équivalence du plomb de manière non destructive en utilisant la méthode de transmission
  • Vérifiez le brunage à l'aide d'un spectrophotomètre (mesure ΔE)
  • Remplacer les joints de bord et le ruban adhésif
  • Émettre un certificat mis à jour pour le dossier réglementaire
