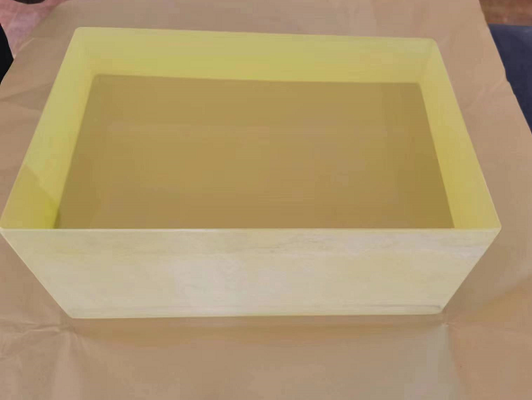

Protéger contre les rayonnements à haute résistance au choc en verre au plomb contenant un équivalent en plomb de 44 mmpb et RmonpboSio2 B2O3 pour le laboratoire

Jovvi Lead Glass pour la radiographie, le scanner, le SPECT, le PET-CT et la médecine nucléaire ¢ version 2 (guide de sélection comparatif)

1. Qualité Performance dans les gammes d'énergie des photons

Différentes modalités produisent des énergies de photons différentes, et la qualité du verre plomb Jovvi est définie par la cohérence de ses performances dans ce spectre.

Principaux indicateurs de qualité:

*Pour 511 keV, Jovvi recommande souvent des fenêtres composites (voir section 2).

Jovji s'assurel'uniformité d'atténuationLa variation sur un panneau de 1,5 m est ≤ ± 0,08 mm Pb équivalent à n'importe quelle énergie.

2- Scénarios d'application  Orientation chambre par chambre

A. Radiologie diagnostique par rayons X et CT conventionnels

• Configuration typique: panneau monolithique en verre au plomb monté dans un givre revêtu de plomb

• Recommandation de Jovvi: 2,0 mm Pb (rayons X) ou 2,3 mm Pb (CT) ¢ équilibre des coûts, du poids et de la visibilité.

• Note spéciale: Pour les salles de TC à 140 kVp ou plus, utiliser 2,5 mm Pb.

B. Salles SPECT (caméra gamma)

• Énergie de photon: principalement 140 keV (99mTc), également 59,5 keV (241Am) et 364 keV (131I).

• Recommandation de Jovvi: 2,8 mm équivalent Pb (physique ~ 16 mm).

• Note d'installation: Les salles SPECT disposent souvent d'une cabine de commande adjacente à la caméra gamma, ce qui nécessite une fenêtre de 800*600 mm à 1200*800 mm.

C. PET-CT (photons d'annihilation de 511 keV)

• Le défi: les photons de 511 keV ont une demi-valeur de plomb d'environ 4 mm. Un seul panneau en verre plomb Pb de 5 mm (épaisseur physique ~ 28 mm) est lourd (~ 110 kg/m2) et coûteux.

• Solution composite de Jovvi(meilleure valeur):

  • Option n° 1: 2,0 mm de verre plomb Pb (avant) + 12 mm d'acrylique plomb Pb (au milieu) + 2,0 mm de verre plomb Pb (arrière)

  • Option 2: 3,0 mm Pb en verre au plomb seul (physique 18 mm) + 2 mm de tôle de plomb supplémentaire sur le mur

• Qualité visuelle: Les fenêtres en composites présentent une légère brume due à l'acrylique au plomb; Jovvi propose un revêtement antireflet pour améliorer la clarté.

D. Laboratoire de médecine nucléaire (radiopharmacie)

• Application du projet: Port d'affichage dans une capuche de fumée ou dans une armoire à débit laminaire où 99mTc ou 18F-FDG est préparé.

• Recommandation de Jovvi: Petit panneau (300*300 mm à 500*400 mm) avec 2,5*3,0 mm Pb éq. + n'est pas nécessaire car le temps de manutention est court et le blindage par seringue est utilisé.

• Exigence de qualité: Un nombre de bulles extrêmement faible (< 0,2 bulles > 0,3 mm par 100 cm2) pour éviter toute obstruction visuelle lors des tâches motrices fines.

E. Salle d'isolement des patients (thérapie à fortes doses, par exemple 131I > 200 mCi)

• Application du projetVue depuis le poste infirmier vers la chambre du patient.

• Recommandation de Jovvi: 3,5 à 4,0 mm Pb égal. Verre monolithique au plomb (physique 20 à 24 mm).

3- Assurance de la production - Épreuves spécifiques à l'énergie

Jovvi n'utilise pas de tests génériques de "rayons X" pour les produits de médecine nucléaire.

• Mesure de l'atténuationà 140 keV (à l'aide d'une source de 99mTc ou d'un tube à rayons X avec filtration 140 kVp +) ′′ requis pour les salles SPECT.

• Mesure facultative de 511 keVJovvi fournit cette source à un coût supplémentaire pour les projets PET-CT.

• Scan de l'uniformité- une grille 2D de valeurs d'atténuation sur l'ensemble du panneau, garantissant l'absence de points faibles locaux.

Certificats inclus:

• Certificat type pour les rayons X (conforme à la CEI 61331‐2)

• Supplément de médecine nucléaire (résultats des essais à 140 keV et/ou 511 keV)

• Certificat de distorsion optique (critique pour le PET-CT où les technologues visualisent les images de fusion)

Logistique pour la médecine nucléaire:

• Jovvi peut être expédié directement dans les hôpitaux du monde entier avec une documentation dédouanée (code HS 7007.29).

• Délai de réalisation: 30 jours pour les fenêtres de 3,0 mm Pb maximum; 45 jours pour les fenêtres de 4,0 mm Pb ou de 5,0 mm Pb ou composites.
