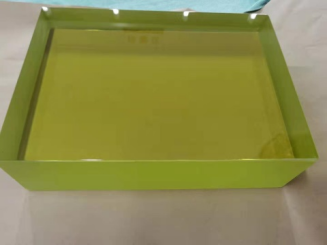

Densité 5.5 G/cm3 Verres de protection contre les rayons X avec des performances de blindage supérieures pour les applications médicales et industrielles

Le verre au plomb n'est pas simplement du verre ordinaire au plomb ajouté.matières inorganiques homogènesformé par fusion de la silice (SiO2), de l'oxyde de plomb (PbO) et d'autres modificateurs à environ 1 350 °C. La teneur en oxyde de plomb varie généralement de55% à 72% en poids, ce qui confère au verre ses propriétés de protection contre les rayonnements tout en conservant la transparence.

Le plomb a unenombre atomique élevé (Z = 82)Les matériaux à haut niveau de Z interagissent avec les rayons X et les rayons gamma principalement par l'intermédiaire de laeffet photoélectrique, où un photon entrant est complètement absorbé. La probabilité d'absorption photoélectrique est proportionnelle à Z4/E3.Le coefficient d'absorption du plomb est environ 10 fois supérieur à celui du calcium (Z=20, le principal composant du béton) et 100 fois supérieur à celui du carbone (Z=6, en plastique).

Formule physique cléLe verre plombé Jovvi atteint un coefficient d'atténuation linéaire de 2,5 à 3,5 cm−1 à 140 keV, contre 0,15 cm−1 pour le verre ordinaire.

L'ajout d'oxyde de plomb réduit la transmission de la lumière.

• UtilisationSilice de haute pureté(99,9%) pour réduire au minimum les impuretés qui causent la brume

• Le contrôleétat redox(rapport Fe2+/Fe3+) pour maintenir une teinte grise-vert neutre

• Polissage des deux surfacesRoughness inférieure à 10 nm(verre flottant standard: 50 à 100 nm)

RésultatUn panneau équivalent Pb de 2,8 mm (épaisseur physique 16 mm) transmet82,84% de la lumière visible- comparable à un écran de fenêtre typique.

La valeur nominale (par exemple, 2,5 mm Pb) doit être atteinte sur l'ensemble du panneau, pas seulement au centre.9 pointssur un panneau de 1,2 × 0,8 m. Déviation maximale:± 0,05 mm Pb(équivalent à une variation de < 2%).

Sous l'exposition aux rayons gamma, le verre au plomb pur se formecentres de couleur- des trous piégés dans le réseau de verre qui absorbent la lumière bleue, provoquant une décoloration jaune-brun.00,8 ∼1,2% en poids d'oxyde de cérium (CeO2), qui piége les trous avant qu'ils ne deviennent des centres de couleur stables.

Données d'essai: 1 000 heures d'irradiation gamma 60Co continue (1 Gy/heure, 99mTc équivalent à 10 ans de charge de travail typique)..7 (brun sévère, perte de lumière de 30%).

Les bulles > 0,5 mm réduisent l'efficacité de l'écranage local (diminution de la densité du verre).

Le verre nucléaire està l'étainLe résiduel est mesuré par polaroscope:< 20 nm/cm(ASTM F218 autorise 35 nm/cm). Une faible contrainte empêche la fracture spontanée pendant le cycle thermique (par exemple, climatisation allumée/arrêtée, hiver/été).

Résistance des bords: Tous les bords sontdéchiquetésLe renforcement chimique (échange d'ions) disponible pour les petits panneaux de laboratoire à chaud augmente la résistance des bords de 2 fois.

Configuration typiqueLa caméra gamma tourne de 180 à 360° autour du patient.

Spécification de Jovvi:

• Équivalence au plomb: 2,5 à 3,0 mm Pb

• Épaisseur physique: 14-18 mm

• Taille du panneau: 1200×800 mm (assez pour afficher l'ensemble du portique)

• Transmission de la lumière: 82 ∼ 84%

Caractéristique de conception spéciale:Grand angle de vue- une chute de transmission de < 10% à 45° d'écart de l'axe; les technologues peuvent observer le patient assis à la console sans tourner le corps.

Le défi: les photons de 511 keV ont une couche de plomb à demi-valeur de ~4 mm. Un panneau de verre monolithique Pb de 5 mm (28 mm d'épaisseur) pèse 110 kg/m2 et transmet toujours ~50% de 511 keV.

Solution composite de Jovvi:

• Partie avant: verre en Pb de 2,5 mm (15 mm d'épaisseur)

• Moyen: acrylique au plomb de 10 mm (2,5 mm Pb équ. à 140 keV, 1,5 mm à 511 keV)

• À l'arrière: verre en Pb de 2,5 mm (15 mm d'épaisseur)

• Transmission totale de 511 keV:< 15%

• Poids: 70 kg/m2 (36% plus léger que le monolithique)

Liens optiques: Les trois couches sont collées avec un adhésif résistant aux UV. Aucune brume, aucune double image, aucune délamination sous cycle thermique (de ∼10°C à +40°C).

Installation: panneau en verre plomb (généralement de 400 × 300 mm ou 500 × 400 mm) monté dans une capuche ou une armoire laminée.

Spécification de Jovvi:

• Équivalence au plomb: 2,5 mm Pb (suffisant pour des temps de manutention courts)

• Épaisseur physique: 14 mm

• Le revêtement antireflet (AR)sur les deux côtés, élimine l'éblouissement des phares du capot

• Zone dégagée centrale: 150 mm de diamètre avec zéro bulle > 0,2 mm

Bénéfice ergonomique: Le pharmacien lit les graduations de 0,01 ml de la seringue à une distance de 30 cm sans fatigue oculaire.

InstallationLa fenêtre de la station infirmière dans la chambre du patient.

Spécification de Jovvi:

• Équivalence au plomb: 3,5 à 4,0 mm Pb

• Épaisseur physique: 20×24 mm

• Taille du panneau: 800 × 600 mm (adéquat pour l'observation)

• Transmission de la lumière: 76 à 80%

Exigence essentielle:Zéro distorsionL'infirmière doit évaluer avec précision la conscience, la respiration et la couleur de la peau du patient.

Les grands départements de médecine nucléaire ont souvent plusieurs cabines de contrôle le long d'un couloir.

Solution de Jovvi:Verres à mélanger par lotsJovvi fournit un certificat de cohérence des couleurs (ΔE < 1,0 entre deux panneaux éventuels).

Chaque lot d'oxyde de plomb (PbO) est testé pour les impuretés: arsenic (< 0,01%), antimonique (< 0,005%), fer (< 0,02%).

1. Imagerie par transmission de rayons X(80 kV, 2 mA) ¢ révèle des rayures de plomb, des bulles > 0,2 mm, des fissures internes.

2. Mesure de l'atténuation- source de 140 keV (99mTc ou rayons X filtrés). grille à 9 points. Passer si tous les points sont à ± 0,05 mm Pb de la valeur nominale.

3. Inspection optique- boîte lumineuse (10.000 lux) - bulles, rayures, rayures.

4. Plateur¢ Interféromètre laser ¢ < 0,1 mm sur 1 m.

• Pour les appareils de traitement des eaux usées2016La gestion de la qualité des dispositifs médicaux

• La norme ISO 9001 déclare:2015La gestion générale de la qualité

• Marquage CE Le dispositif médical de classe I (UE)

• FDA 510 (k)Disponible pour les vitrages à rayons X

• RoHS 3Conforme à la réglementation (exemption du plomb pour nécessité médicale)

• Certificat de conformité (numéro de série, Pb eq., dimensions)

• Rapport d'essai d'atténuation de 140 keV (grille à 9 points)

• Certificat de teneur en CeO2 (preuve de résistance au bronzage)

• Photographie d'inspection des bulles (zone centrale pour les panneaux de laboratoire à chaud)

• Manuel d'installation (spécifications du couple, type de joints, application du ruban plomb)
